Po co czytelnikowi rysunki techniczne kuchni i co z nich realnie wynika
Różnica między wizualizacją 3D a rysunkiem technicznym
W projektach kuchni na wymiar pojawiają się zwykle dwa główne typy materiałów: efektowne wizualizacje 3D oraz rysunki techniczne z wymiarami. Te pierwsze pokazują klimat, kolory, faktury, styl, oświetlenie. To one najczęściej przekonują do wyboru konkretnej firmy. Jednak to rysunek techniczny kuchni na wymiar decyduje, co rzeczywiście stanie w pomieszczeniu, na jakiej wysokości, jakiej głębokości i z jakimi odstępami.
Jeśli wizualizacja pokazuje na przykład wygodną przestrzeń roboczą obok płyty, ale na rzucie kuchni na wymiar widać tylko 30 cm blatu, to montażysta zrealizuje to, co wynika z rysunku, a nie z Twoich wyobrażeń opartych na obrazku. Wizualizacja jest interpretacją, natomiast rysunek techniczny jest podstawą zamówienia i produkcji. Dlatego kluczowe jest, aby umieć go czytać równie sprawnie, jak podziwia się rendery.
Rysunek techniczny eliminuje też złudzenia perspektywy. W wizualizacji przejście między wyspą a zabudową może wyglądać na szerokie, bo kamera „oszukuje” kątem i kadrem. Na rysunku w skali od razu widać, czy to jest 80 cm, 100 cm czy może zaledwie 70 cm – a różnica w codziennym użytkowaniu bywa ogromna. Skala i liczby mają pierwszeństwo przed wrażeniem.
Co oznacza podpis pod projektem kuchni
Podpisując projekt lub rysunek wykonawczy kuchni, zwykle akceptujesz nie ogólny wygląd, ale konkretne wymiary zabudowy kuchennej, układ szafek, sposób otwierania frontów, a często także lokalizację sprzętów i przyłączy. W praktyce podpis oznacza, że zgadzasz się na:
rozmieszczenie mebli – długości poszczególnych odcinków, narożniki, wnęki, wysokości,
układ AGD – np. piekarnik pod blatem lub w słupku, lodówka wolnostojąca lub w zabudowie,
wysokość blatu, szafek górnych i cokół,
typy szafek (szuflady, cargo, fronty uchylne) i ich szerokości,
przestrzenie między meblami (przejścia, odległość od stołu, wyspy, grzejników),
często także plan elektryki i hydrauliki, jeśli wykonawca to przewiduje.
Jeżeli po montażu okaże się, że zmywarka po otwarciu blokuje przejście, piekarnik jest za wysoko, a do gniazdka nad blatem nie sięga kabel od ekspresu, to w większości przypadków usłyszysz, że wszystko zostało zrealizowane „zgodnie z zatwierdzonym projektem”. Im dokładniej rozumiesz rysunek przed podpisaniem, tym mniej pól do sporu później.
Jak rysunki przekładają się na produkcję, montaż i koszty zmian
Po zebraniu wymiarów z pomieszczenia projektant przygotowuje rysunki. Po Twojej akceptacji rysunki są przekazywane do produkcji: na ich podstawie docina się płyty, wierci otwory, zamawia się okucia, fronty i blaty. Każdy milimetr ma znaczenie – w szczególności przy zabudowie „na styk” z sufitem, wnęką czy parapetem.
Jeżeli po uruchomieniu produkcji chcesz zmienić np. szerokość wysokiej szafy, wysokość blatu lub rodzaj okapu, może to oznaczać:
koszt ponownego docięcia elementów,
przesunięcie terminu montażu,
konieczność korekty instalacji (np. przeniesienie gniazdka, punktu wody),
czasem brak możliwości zmiany bez wymiany całych modułów.
Dlatego etap weryfikacji rysunków technicznych jest kluczowy. Wszystko, co da się poprawić „na papierze”, zwykle kosztuje dużo mniej niż zmiana po wierceniu otworów w ścianach i montażu blatów.
Kiedy można jeszcze coś negocjować, a kiedy jest za późno
W praktyce zmiany można wprowadzać na kilku etapach, ale pole manewru zmienia się dość radykalnie:
Faza koncepcji – największa swoboda. Można przestawiać sprzęty, zmieniać układ ciągów roboczych, szerokości szafek, rodzaj frontów i systemów. Nic nie jest zamówione.
Rysunek do akceptacji – nadal spore możliwości, ale projektant często liczy już fronty i materiały. Korekty wymiarów są możliwe, ale trzeba liczyć się z wpływem na cenę i termin.
Po akceptacji i zamówieniu – zmiany ograniczają się zwykle do detali typu rodzaj uchwytów, drobne korekty osprzętu. Zmiana wymiaru korpusów, wysokości zabudowy czy układu sprzętów może oznaczać konieczność wymiany elementów, a to bywa kosztowne.
Po montażu – każdy większy błąd stał się już faktem. Wchodzimy w obszar reklamacji i sporów, w których rozsądek obu stron ma znaczenie, ale punktem odniesienia jest zawsze podpisany rysunek.
Im lepiej (i spokojniej) przeanalizujesz projekt na etapie rysunków, tym mniejsze ryzyko „przykrych niespodzianek” przy otwieraniu pierwszej szuflady czy rozpakowywaniu zmywarki.

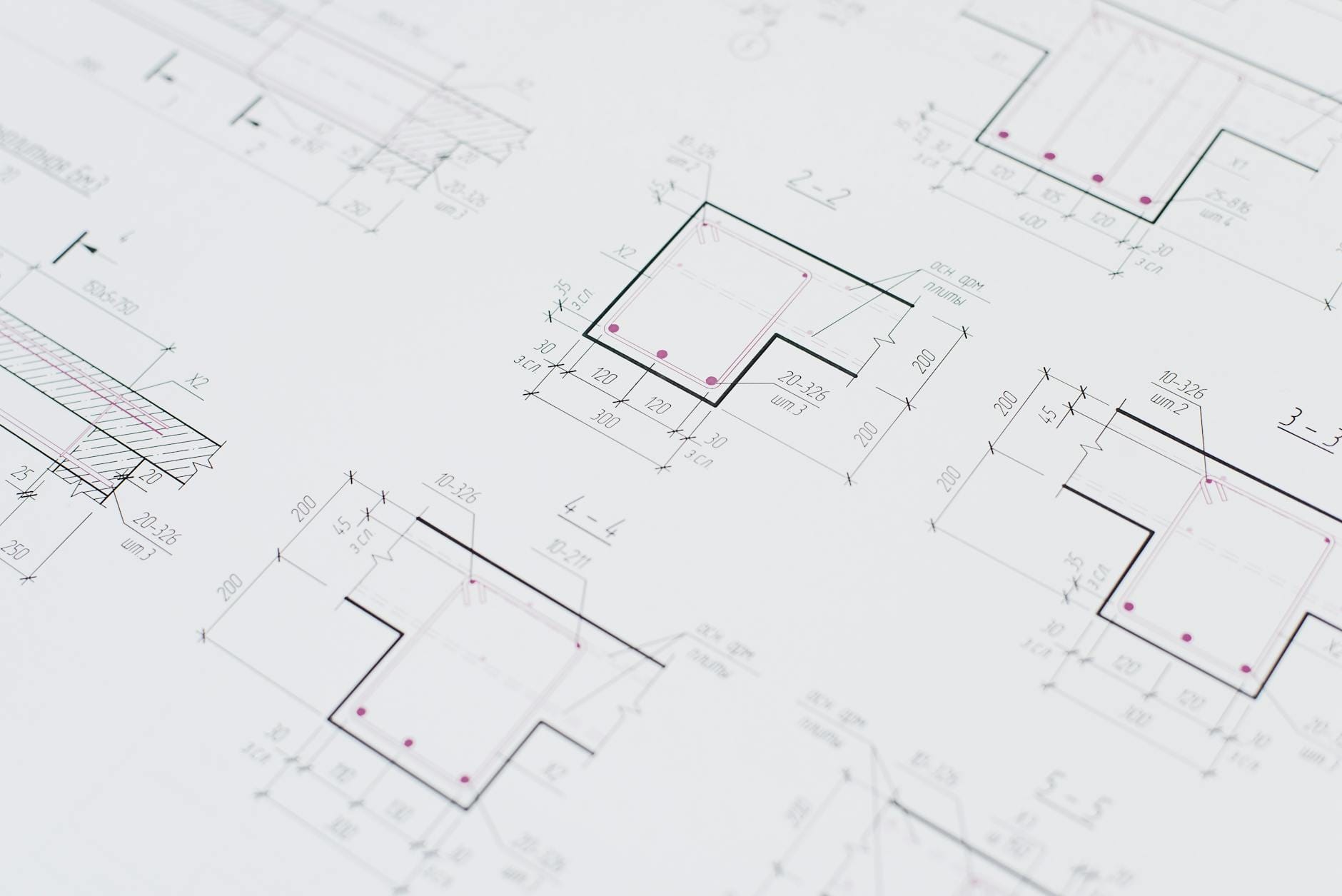

Źródło: Pexels | Autor: Ivan S
Podstawowe typy rysunków kuchni na wymiar i jak je rozróżniać
Rzut z góry, widoki ścian i przekroje – trzy różne perspektywy
Rzut kuchni na wymiar z góry to plan pomieszczenia oglądany jakby z sufitu. Widać na nim zarys ścian, okien, drzwi, wyspy, stołu, sprzętów i szafek w rzutowaniu poziomym. Ten rysunek pokazuje przede wszystkim układ i odległości – czyli czy się zmieścisz, czy szafki nie wchodzą na drzwi, czy lodówka ma miejsce na otwarcie drzwi.
Widok rozwinięty ścian (czasem nazywany po prostu „widok ściany”) pokazuje każdą ścianę z osobna, jakby stanąć naprzeciw niej i patrzeć na wprost. Widać tu wysokości: blat, szafki górne, słupki, okap, wnękę na lodówkę, cokół, listwy. To rysunek, który odpowiada na pytanie, co realnie zobaczysz po montażu, gdy staniesz w kuchni.
Przekroje to rysunki „przeciętej” szafki, blatu, wyspy czy fragmentu ściany. Pokazują szczegóły techniczne: grubość blatu, sposób mocowania listwy, wysokość cokołu, linię sufitu podwieszanego, przebieg instalacji. Nie zawsze są potrzebne dla całej kuchni, lecz bywają kluczowe przy nietypowych rozwiązaniach, np. przy wysokiej zabudowie pod sam sufit, skosach czy zabudowie okapu w kominie.
Rysunek meblowy a rysunek instalacji
Projekty kuchni na wymiar mogą zawierać kilka odrębnych rysunków. Zwykle spotyka się:
rysunek meblowy – pokazuje układ szafek, frontów, sprzętów, wysokości blatów,
Czasem projektant umieszcza oznaczenia instalacji bezpośrednio na rysunku meblowym. Wtedy szczególnie ważne jest, aby legenda była czytelna, a symbole jednoznaczne. W kuchniach remontowanych, gdzie ściany już istnieją, osobny rysunek instalacyjny jest bardzo przydatny, bo umożliwia porównanie tego, co jest w murze, z tym, czego wymaga nowa zabudowa.
Rysunek meblowy i instalacyjny muszą ze sobą współgrać. Jeżeli rysunek meblowy pokazuje zlew 20 cm od prawej ściany, a na rysunku instalacyjnym podejście kanalizacji jest na środku ściany i nie ma miejsca na syfon w szafce, monter stanie przed problemem, który trudno rozwiązać bez kucia ścian lub przeróbek mebli.
Skala, legenda i symbole – jak nie dać się zaskoczyć
Na każdym porządnym rysunku technicznym powinna znajdować się skala (np. 1:20, 1:25, 1:50). Skala określa, w jakim stosunku rysunek jest zmniejszony w stosunku do rzeczywistości. Przykładowo, w skali 1:20, 1 cm na rysunku to 20 cm w rzeczywistości. W praktyce oznacza to, że możesz przyłożyć linijkę i zweryfikować przybliżone wymiary, a także sprawdzić, czy rysunek nie został przypadkowo przeskalowany w druku.
Legenda – lista symboli i ich znaczeń – jest najczęściej umieszczona w rogu rysunku lub na osobnej stronie. Tam powinny znaleźć się m.in. oznaczenia:
typów szafek (np. S60 – szafka 60 cm, ZM45 – zmywarka 45 cm),
sprzętów AGD (lodówka, płyta indukcyjna, piekarnik, okap, zmywarka, mikrofalówka),
Jeśli cokolwiek w legendzie jest nieczytelne lub w ogóle jej brakuje, dobrze jest poprosić projektanta o doprecyzowanie. Symbole na rysunkach meblowych bywają dla laika mylące, a drobne nieporozumienie może oznaczać np. brak gniazdka nad blatem w miejscu, w którym planujesz czajnik czy ekspres.
Typowe oznaczenia mebli, sprzętów i instalacji
Nie ma jednej uniwersalnej normy dla oznaczeń w projektach kuchni, ale pewne skróty i symbole pojawiają się dość często. Przykładowo:
Szafki dolne: SD60, D60, SZ3 80 (szafka dolna 60 cm, szuflady 3-poziomowe szer. 80 cm),
Gniazdka: mały kwadrat z ukośną kreską lub literą G,
Punkty świetlne: kółko z krzyżykiem,
Woda/kanalizacja: kółko z literą W lub zawór, trójkąt lub kółko z „K”.
Projektant powinien jasno wskazać, co oznacza każdy symbol. Jeśli masz wątpliwości, najlepiej na bieżąco dopytać i – co do zasady – poprosić o dopisanie tego w legendzie na rysunku, aby nie było później różnych interpretacji.
Jak czytać rzut kuchni z góry – szkielet całego projektu
Ściany, okna, drzwi i kolizje z zabudową
Na rzucie kuchni na wymiar z góry w pierwszej kolejności warto odnaleźć wszystkie przejścia i otwory: drzwi (wejściowe, balkonowe), okna, kaloryfery, parapety, wnęki na słupy czy kominy. Sprawdź, gdzie kończy się czysta ściana, a gdzie zaczynają się elementy, które ograniczają ustawienie mebli.
Szczególnie istotne są:
kierunek otwierania drzwi wejściowych – czy po otwarciu nie uderzą w bok szafki lub nie zablokują wysuwu szuflady,
okna balkonowe – czy skrzydło drzwi otworzy się w pełnym zakresie przy ustawionej wyspie lub półwyspie,
parapet – jego wysokość i głębokość decydują, czy blat będzie się z nim licował, wchodził pod niego, czy kończył się przed nim,
grzejnik – czy nie zostanie częściowo zasłonięty przez mebel lub czy nie utrudni otwierania frontów.
Na rysunku ściany są zwykle oznaczone jako grubsze ciągłe linie, a otwory drzwiowe i okienne – jako przerwy w ścianie z symbolem skrzydła. Porównaj wymiary ścian z rzeczywistymi pomiarami w mieszkaniu, zwłaszcza jeśli budynek jest stary lub masz za sobą remont – odchyłki bywają znaczne i powodują później konieczność docinek na miejscu lub nieestetyczne szczeliny.
Rozmieszczenie kluczowych sprzętów AGD
Rozmieszczenie lodówki, zmywarki, piekarnika, płyty i zlewu jest szkieletem projektu. Na rzucie z góry trzeba zwrócić uwagę nie tylko na to, czy sprzęty się mieszczą, ale jak są względem siebie ustawione. W ergonomicznej kuchni urządzenia i strefy (przechowywanie, zmywanie, gotowanie) powinny układać się w logiczną sekwencję.
Kluczowe pytania przy oglądaniu rzutu z góry:
Czy zmywarka jest blisko zlewu, aby dało się łatwo zrzucać resztki i wkładać naczynia?
Najczęściej zadawane pytania (FAQ)
Jak odróżnić wizualizację 3D od rysunku technicznego kuchni na wymiar?
Wizualizacja 3D pokazuje wygląd: kolory, faktury, oświetlenie, ogólny klimat kuchni. Często nie ma na niej dokładnych wymiarów albo są one zaznaczone bardzo symbolicznie. To materiał „marketingowy”, który pomaga wyobrazić sobie efekt końcowy.
Rysunek techniczny zawiera liczby, skalę i symbole. Widzisz na nim długości odcinków, szerokości szafek, wysokości blatów i szafek górnych, odległości między meblami. To ten dokument jest podstawą zamówienia do produkcji i montażu – montażysta realizuje to, co jest na rysunku, a nie to, co „wydawało się” na wizualizacji.
Na co zwrócić uwagę przed podpisaniem projektu kuchni na wymiar?
Przed podpisem trzeba przejść po rysunkach punkt po punkcie. Kluczowe są: długości ciągów szafek, szerokości pojedynczych modułów, odległości między wyspą a zabudową, wysokość blatu, szafek górnych oraz sposób otwierania frontów (czy się nie zderzają). Dobrą praktyką jest „przejście” kuchni w myślach – gdzie staniesz, otwierając zmywarkę, jak otworzy się lodówka, czy jest miejsce przy płycie na odstawienie garnka.
Jeśli coś budzi wątpliwości, lepiej dopytać przed złożeniem podpisu niż po montażu usłyszeć, że wszystko wykonano „zgodnie z zatwierdzonym projektem”. Podpis co do zasady oznacza akceptację konkretnych wymiarów i układu, a nie tylko ogólnego wyglądu.
Co powinno być zaznaczone na rysunku technicznym kuchni na wymiar?
Na rysunku meblowym powinny znaleźć się: wymiary pomieszczenia (ściany, okna, drzwi), długości ciągów zabudowy, szerokości i typy szafek, wysokości blatów, szafek górnych, słupków, a także lokalizacja sprzętów AGD. Dobrze, jeśli widać również wysokość cokołu, listwy przyblatowe i ewentualne obniżenia lub podwyższenia sufitu.
Na rysunku instalacyjnym – jeżeli jest osobny – oczekuje się precyzyjnego wskazania: gniazdek elektrycznych, przyłączy wody i kanalizacji, punktu gazowego (jeśli występuje), kratki wentylacyjnej i wylotu okapu. Te dwa rysunki muszą się „zgadzać”; inaczej monter stanie przed ścianą, której nie da się obejść bez przeróbek.
Jak czytać skalę na rysunku kuchni i sprawdzić, czy wymiary mają sens?
Skala (np. 1:20, 1:25, 1:50) informuje, ile razy rysunek jest pomniejszony względem rzeczywistości. W skali 1:20 – 1 cm na kartce odpowiada 20 cm w realu. Można przyłożyć linijkę do rysunku i szybkim przeliczeniem zweryfikować, czy np. przejście między wyspą a zabudową ma 80 cm, czy raczej 60 cm.
Jeżeli rysunek był drukowany lub kopiowany, zdarzają się zniekształcenia. Gdy coś „nie gra” z metrażu znanego z pomiarów, dobrze jest poprosić projektanta o podanie konkretnych wymiarów liczbowych (zapisanych przy odcinkach), zamiast polegać wyłącznie na oględnym wrażeniu z kartki.
Czym różni się rzut z góry od widoku ścian i dlaczego potrzebne są oba?
Rzut z góry pokazuje układ funkcjonalny: gdzie stoją szafki, wyspa, stół, jak otwierają się drzwi lodówki i zmywarki, ile jest miejsca na przejścia. To na tym rysunku najłatwiej ocenić odległości między elementami zabudowy i ewentualne kolizje z drzwiami czy oknami.
Widok ścian pokazuje wysokości – na jakim poziomie jest blat, górne szafki, okap, gniazdka nad blatem, czy wysokie słupki dochodzą do sufitu. Bez tego rysunku można przeoczyć np. za nisko zamontowany okap albo górne szafki, które nachodzą na ramę okna.
Na jakim etapie projektu kuchni można jeszcze wprowadzać zmiany bez dużych kosztów?
Największą swobodę daje faza koncepcji – gdy projektant dopiero układa układ szafek i sprzętów. Wtedy można bez większych konsekwencji zmieniać szerokości szafek, typy frontów czy wysokość blatów. Na etapie rysunku do akceptacji wciąż da się dużo poprawić, ale trzeba liczyć się z możliwą korektą ceny i terminu.
Po akceptacji rysunków i uruchomieniu produkcji co do zasady sensownie jest zmieniać tylko detale (uchwyty, drobne elementy wyposażenia). Zmiany w wymiarach korpusów, wysokości zabudowy czy położeniu AGD zwykle oznaczają dodatkowe koszty i przesunięcie terminu, a po montażu wchodzimy już w obszar reklamacji, gdzie punktem odniesienia jest wyłącznie podpisany projekt.
Co zrobić, jeśli nie rozumiem legendy i symboli na rysunku kuchni?
Legenda powinna jasno wyjaśniać wszystkie oznaczenia – od typów szafek, przez sprzęty AGD, po gniazdka i przyłącza. Jeżeli symbole są niejasne, skróty nic nie mówią albo część oznaczeń nie jest w ogóle opisana, trzeba poprosić projektanta o doprecyzowanie i przesłanie poprawionej wersji.
Nie ma obowiązku domyślania się, co autor miał na myśli. W praktyce dobrze działa prosta metoda: przejście z projektantem po rysunku „od lewej do prawej” i nazwanie każdego symbolu po kolei. Dopiero po takim omówieniu podpis pod projektem jest naprawdę świadomą akceptacją.
Opracowano na podstawie
PN-EN 1116:2006 Meble kuchenne – Wymiarowanie – Zasady ergonomiczne. Polski Komitet Normalizacyjny (2006) – norma wymiarowania i ergonomii zabudowy kuchennej
PN-EN 14749:2016 Meble do przechowywania domowego i kuchennego – Wymagania. Polski Komitet Normalizacyjny (2016) – wymagania konstrukcyjne i bezpieczeństwa dla mebli kuchennych
Projektowanie kuchni. Poradnik dla architektów i projektantów wnętrz. Wydawnictwo Naukowe PWN (2018) – zasady projektowania układu kuchni, ciągów roboczych i ergonomii
Rysunek techniczny budowlany. Wydawnictwo Arkady (2014) – podstawy rysunku technicznego, rzuty, przekroje, skale i oznaczenia
Podstawy rysunku technicznego maszynowego i budowlanego. Wydawnictwa Szkolne i Pedagogiczne (2012) – czytanie rzutów, widoków, przekrojów i zasad wymiarowania
